Організація виносів (два пульти)

Використання двох пультів

Використання в якості виносу другого пульта дистанційного керування відбувається через оптоволоконний кабель або виту пару.

Для підйому антен на висоту: вимкніть пульт, приєднайте подовжувач до антени і пульта, розмістіть антени на позиції.

При необхідності можливе використання широкосмугових спрямованих антен замість стандартних. Для цього смуга антен повинна бути від 700 до 6000 МГц із середнім SWR не нижче 2.

Адаптери зі встановленими трансиверами підключаються до кожного з пультів дистанційного керування. До трансиверів підключається оптоволокно з конекторами SC/UPC.

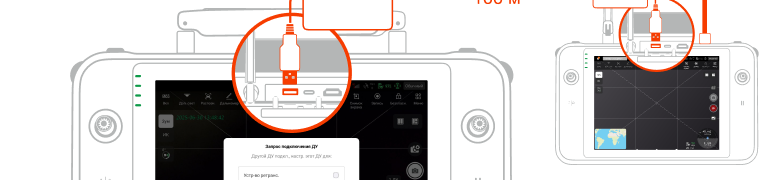

Підключення пульта-виносу через оптоволокно

Для підключення пульта № 2 в якості виносу:

З’єднайте обидва пульти за допомогою адаптерів і оптоволокна.
На пульті № 1 (пульт, що знаходиться на позиції у оператора) автоматично з’явиться меню «Запит підключення RC» — у ньому виберіть пункт «Головний RC», натисніть кнопку «Зберегти налаштування».
Якщо все пройшло успішно — екран пульта № 2 стане чорним і на більшості показників телеметрії буде напис «Н/Д».

Рекомендовано виносити всенаправлені антени пульта-виносу якомога вище, щоб противник візуально не зміг ідентифікувати виносне обладнання.

Замість оптоволоконного підключення можливе використання витої пари за допомогою перехідників USB-A/LAN і витої пари для зв’язку між пультами. Враховуйте, що для коректної роботи без затримок потрібні LAN-кабелі перетином 0,5–0,67 мм з чистої міді з атмосферостійкою оболонкою.

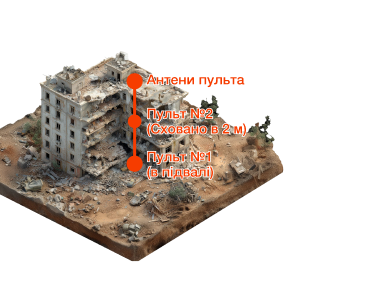

Приклад розміщення пультів і антен

Приклад використання: пульт № 1 знаходиться на захищеній позиції, від пульта № 1 проходить 100 м оптоволокна до пульта № 2, до якого підключений подовжувач антен на 2 м. Антени пульта встановлені на підвищенні.

Обладнання для організації виносу

Ремонтний набір оптоволокна зі стриппером і сколювальником
Подовжувач антен: кабель LMR400 SMA-M/SMA-F
Оптоволоконний адаптер USB-A
Трансивери для підключення оптоволокна
Конектори для оптоволоконного кабелю
Оптоволоконний кабель 100 м

Підключення дрона (Overlord)

Не потрібно біндити (підключати) дрон до виносного пульта — лише до основного, коли система знаходиться у роз’єднаному стані. Раніше існувала інструкція прив’язувати дрон до обох пультів — це більше не актуально.

Детальніше про обладнання та кабелі — на сторінці Кабелі та підключення, а про додаткові функції релею — на сторінці Relay Drone Ignore та Relay Restart.
